●工場向けLED照明

　　年々電気代もあがり、電気代の安いLED照明がますます支流になりつつあります。
　　メーカーによっては5年間保証をしているLED照明も出てきています。
　　また、水銀を使用した製品（蛍光灯・水銀灯）が2020年には製造・輸出入が原則禁止するなど、
　　お早めの検討が必要と思われます。

　▶LEDに交換すると…

　　長所
　　　1.電気料金が安い
　　　2.交換時期が長いので、球交換の手間が減る
　　　3.虫が寄り付きにくい
　　　4.商品の変色が少ない（紫外線・赤外線の放出が少ない）
　　　5.入切が瞬時にできるので、節電になる
　　　6.CO²排出量の削減で地球に優しい
　　　7.チラつきがない
　　短所
　　　1.初期費用が高い
　　　2.高温場所の使用で寿命が短くなる
　　　3.製造過程で色温度（光の色）に差が生じやすい
　　　4.発光部品よりも、電子部品が故障しやすい
　　※一般的に4～6万時間と言われている寿命は、各メーカーとも発光部品のことであって、
　　　電子部品に関しては一般の家電と同様に故障します。

▶1年間どのくらいの節約になるか？（メーカー等の製品によっても異なる）

1日使用時間	10時間　年間稼働日数	270日の場合
	現在の年間電気代 （CO²排出量）	LEDにした時の年間電気代 （CO²排出量）	削減できるコスト （CO²排出量）
40W2灯用 蛍光灯	4,752円　　　90kg	2,495円　　　47kg	2,257円　　　43kg
200Ｗ水銀灯	12,474円　　　237kg	2,435円　　　46kg	10,039円　　　191kg
400Ｗ水銀灯	24,948円　　　474kg	3,564円　　　68kg	21,384円　　　406kg
700Ｗ水銀灯	43,362円　　　824kg	5,049円　　　96kg	38,313円　　　728kg
60Ｗ電球	3,564円 　　　68kg	535円　　　　10kg	3,029円　　　58kg

1日使用時間	16時間　年間稼働日数	300日の場合
	現在の年間電気代 （CO²排出量）	LEDにした時の年間電気代 （CO²排出量）	削減できるコスト （CO²排出量）
40W2灯用 蛍光灯	8,448円　　　161kg	4,435円　　　84kg	4,013円　　　77kg
200Ｗ水銀灯	22,176円　　　421kg	4,330円　　　82kg	17,846円　　　339kg
400Ｗ水銀灯	44,352円　　843kg	6,336円　　　120kg	38,016円　　　723kg
700Ｗ水銀灯	77,088円　　1,465kg	8,976円　　　171kg	68,112円　　1,294kg
60Ｗ電球	6,336円　　　120kg	950円　　　18kg	5,386円　　102kg

　▶関連ページ　
・LED工事例
・社内LED工事例

●熱と電気故障の関係

制御盤内で使用される電気部品・電子部品は熱によって、大きく寿命が短くなります。

　　　　　　　　ある、メーカーのグラフによると……

温　度	故障の起こる割合
～30℃	ごくわずか
40℃	1
60℃	10～30倍
80℃	100～300倍

　　　　　　　　こんなにも熱による故障が増加するようです。

●換気扇による冷却

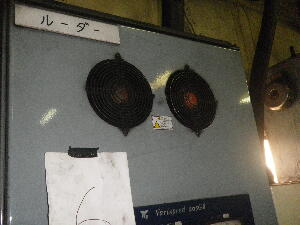

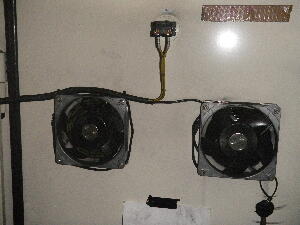

　制御盤の冷却は一般的に換気扇を使用していますが、現場環境が悪いと……

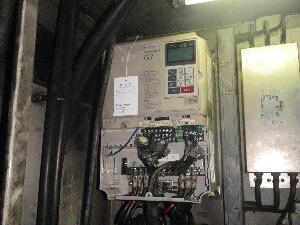

　　・粉塵がインバーター等、機器の基板表面に付着しショートして故障します。
　　　（これにより、インバーター（15KW）を数ヶ月ごとに交換しているお客様もいます）

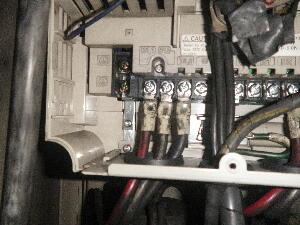

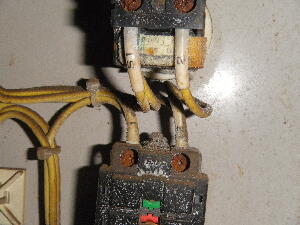

　　・腐食性ガスが空気取り込み付近の機器（MG、TB等）を錆びさせる。
　　　（最悪の場合、盤内全体の機器が錆びてしまう事もあります））

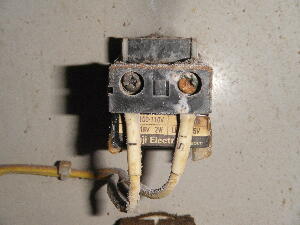

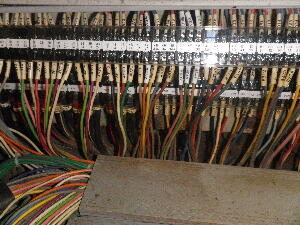

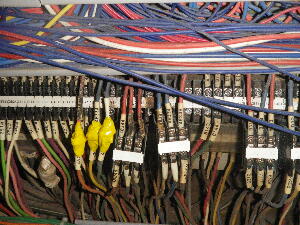

　　・端子台にたまった粉塵が湿気を持って漏電すると、焦げたり煙が出たりします。
　　　（2～3年で何か所も焦げて、全端子台の交換を実施したお客様もいます）

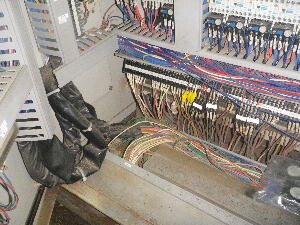

【交換前】

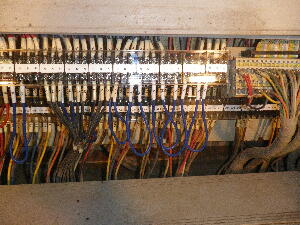

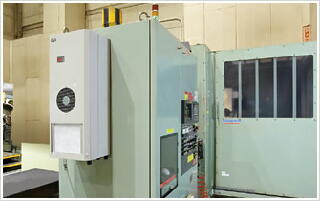

【交換後】

●最終熱対策

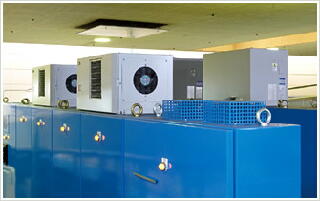

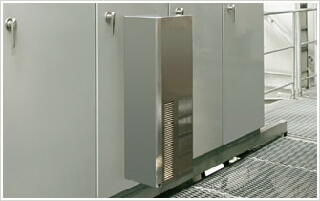

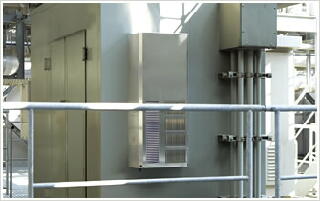

　制御盤の熱対策には、専用の『制御盤クーラー』をお勧めします。
　専用の制御盤クーラーでは、
　　　『結露しにくい』『汚れに強い』『外気環境に強い』
　　　　等の特長があります。

　　※1.制御盤クーラーは制御盤の密閉化により、外部からの粉塵・オイルミスト等の侵入を
　　　　防ぎます。
　　※2.制御盤クーラーは高い除湿能力によって、電子機器等の絶縁劣化を防ぎ、盤内の
　　　　漏電による焦げや火災を低減できます。
　　※3.サビに強い、ステンレス・耐重塩害仕様の屋外型制御盤用クーラーもあります。
　　※4.コンデンサー85℃　2000ｈ仕様の部品だと、理論上ですが60℃で1万ｈ、
　　　　40℃で4万ｈに寿命が伸びます。

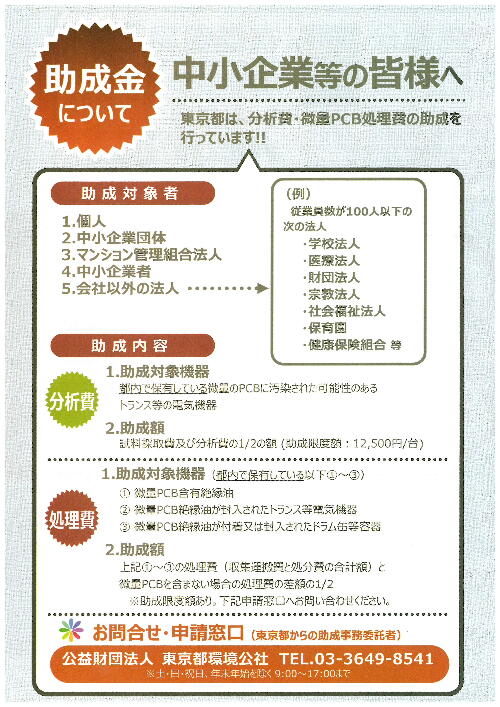

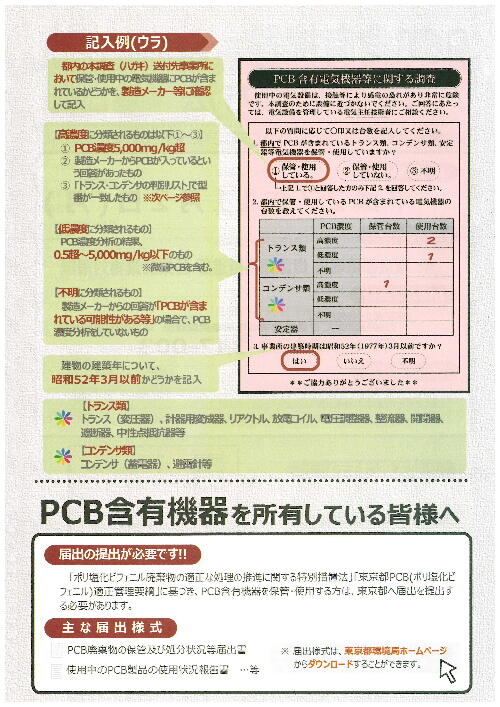

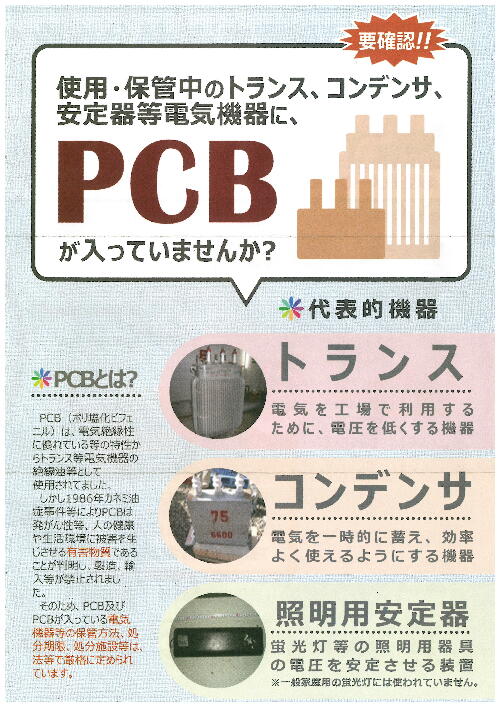

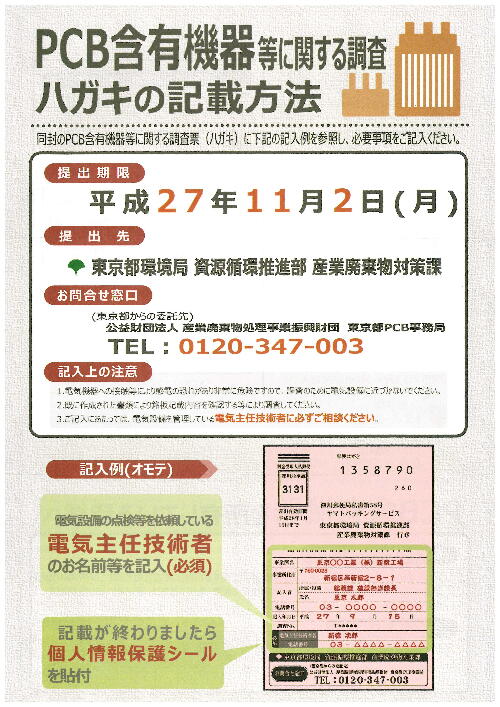

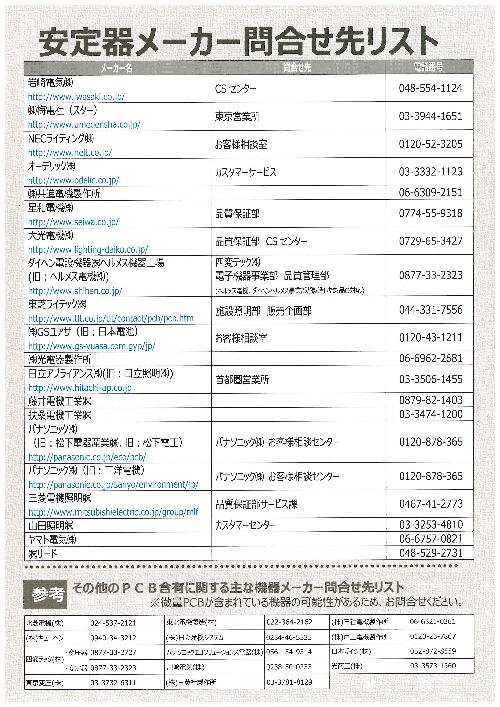

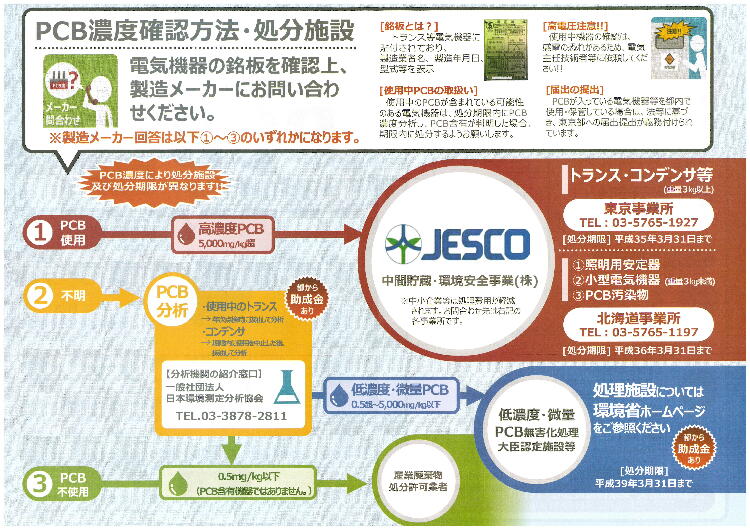

● PCB含有電気機器等に関する調査依頼

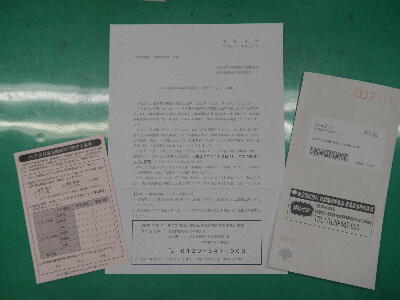

PCB関する、書類が平成27年10月10日に環境局より郵送されてきました。
内容は『PCB含有機器の保管・使用等に関する実態調査』とのことです。
但し、提出期限は平成27年11月2日で調査する期間が1ヶ月と少なく、
お客様より何件か急ぎ調査の依頼が来ました。



●フランジ規格表

		ＪＩＳ	１０Ｋ
呼び径	PCD	外　径	穴　数	穴　径	板　厚
20Ａ	75	100	4	15	14
25Ａ	90	125	4	19	14
32Ａ	100	135	4	19	16
40Ａ	105	140	4	19	16
50Ａ	120	155	4	19	16
65Ａ	140	175	4	19	18
80Ａ	150	185	8	19	18
100Ａ	175	210	8	19	18
125Ａ	210	250	8	23	20
150Ａ	240	280	8	23	22
200Ａ	290	330	12	23	22
250Ａ	355	400	12	25	24
300Ａ	400	445	16	25	24
350Ａ	445	490	16	25	26
400Ａ	510	560	16	27	28
450Ａ	565	620	20	27	30
500Ａ	620	675	20	27	30
550Ａ	680	745	20	33	32
600Ａ	730	795	24	33	32
650Ａ	780	845	24	33	34
700Ａ	840	905	24	33	34
750Ａ	900	970	24	33	36
800Ａ	950	1020	28	33	36
850Ａ	1000	1070	28	33	36
900Ａ	1050	1120	28	33	38
1000Ａ	1160	1235	28	39	40

		ＪＩＳ	５Ｋ
呼び径	PCD	外　径	穴　数	穴　径	板　厚
20Ａ	65	85	4	12	10
25Ａ	75	95	4	12	10
32Ａ	90	115	4	15	12
40Ａ	95	120	4	15	12
50Ａ	105	130	4	15	14
65Ａ	130	155	4	15	14
80Ａ	145	180	4	19	14
100Ａ	165	200	8	19	16
125Ａ	200	235	8	19	16
150Ａ	230	265	8	19	18
200A	280	320	8	23	20
250A	345	385	12	23	22
300A	390	430	12	23	22
350A	435	480	12	25	24
400A	495	540	16	25	24
450A	555	605	16	25	24
500A	605	655	20	27	24
550Ａ	665	720	20	27	26
600Ａ	715	770	20	27	26
650Ａ	770	825	24	27	26
700Ａ	820	875	24	27	26
750Ａ	880	945	24	33	28
800Ａ	930	995	24	33	28
850Ａ	980	1045	24	33	28
900Ａ	1030	1095	24	33	30
1000Ａ	1130	1195	28	33	32

●鋼管寸法表

配管用炭素鋼管（SGP）JIS G3452

呼び径	外　径	肉　厚	内　径	質　量 （kg/m）
15A	21.7	2.8	16.1	1.3
20A	27.2	2.8	21.6	1.7
25A	34.0	3.2	27.6	2.4
32A	42.7	3.5	35.7	3.4
40A	48.6	3.5	41.6	3.9
50A	60.5	3.8	52.9	5.3
65A	76.3	4.2	67.9	7.5
80A	89.1	4.2	80.7	8.8
90A	101.6	4.2	93.2	10.1
100A	114.3	4.5	105.3	12.2
125A	139.8	4.5	130.8	15.0
150A	165.2	5.0	155.2	19.8
200A	216.3	5.8	204.7	30.1
250A	267.4	6.6	254.2	42.4
300A	318.5	6.9	304.7	53.0
350A	355.6	7.9	339.8	67.7
400A	406.4	7.9	390.6	77.6
450A	457.2	7.9	441.4	87.5
500A	508.0	7.9	492.2	97.4
